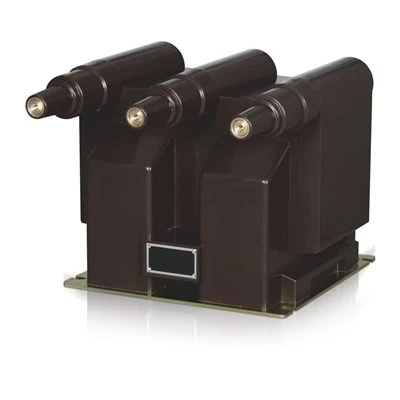

I. 35kV इंसुलेटेड फ्यूज चैंबर क्या है?
35kV सबस्टेशन की वितरण प्रणाली में, 35kV इंसुलेटेड फ्यूज कम्पार्टमेंट प्रमुख विद्युत उपकरण है जो अलगाव, सुरक्षा और सर्किट ब्रेकिंग को जोड़ता है। यह आमतौर पर एए 35 केवी इंसुलेटेड फ्यूज चैंबर या बॉक्स सबस्टेशन के फ्यूज बॉक्स में स्थापित किया जाता है और इसमें एक उच्च वोल्टेज प्रवाह सीमक, इंसुलेटेड ब्रैकेट, संपर्क प्रणाली और लाइव वायर संकेतक होता है। पारंपरिक खुले प्रकार के फ़्यूज़ की तुलना में "इन्सुलेशन" उत्पाद की एक मुख्य विशेषता है; इन्सुलेशन ठोस इन्सुलेशन (उदाहरण के लिए कास्ट एपॉक्सी राल या एसएमसी इन्सुलेटिंग बाधाएं) या गैस/मिश्रित इन्सुलेशन संरचनाओं से बना है जो ऑपरेटर और आसन्न इन्सुलेशन से विद्युतीकृत घटकों को प्रभावी ढंग से अलग करता है, जिससे सुरक्षा मार्जिन में काफी सुधार होता है और सभी परिचालन स्थितियों के तहत सुरक्षा आवश्यकताओं को पूरा किया जाता है।
द्वितीय. कार्य के सिद्धांत
35kV इंसुलेटेड फ़्यूज़ डिब्बे का मुख्य सुरक्षात्मक तत्व उच्च {{1}वोल्टेज करंट {{2}सीमित फ़्यूज़ है। इसके संचालन में तीन चरण होते हैं:
1. सामान्य चालन अवस्था: सिस्टम का लोड करंट फ्यूज तत्व, संपर्कों और बसबार के माध्यम से एक सर्किट बनाता है; फ़्यूज़ न्यूनतम प्रतिबाधा प्रदर्शित करता है और तापमान वृद्धि डिज़ाइन सीमा के भीतर रहती है।
2. दोष का पता लगाना और उड़ाना: जब एक सुरक्षात्मक सर्किट छोटा हो जाता है या गंभीर रूप से अतिभारित हो जाता है, तो दोष धारा मिलीसेकंड में तेजी से बढ़ जाती है। जैसे ही जूल गर्म होता है, फ़्यूज़ तत्व नाटकीय रूप से गर्म हो जाता है, एक चाप बनाने के लिए अपने सबसे कमजोर हिस्से में पिघल जाता है।
3.(सी) करंट लिमिटिंग, आर्क शमन और अलगाव: करंट लिमिटिंग फ्यूज का अद्वितीय "धातुकर्म प्रभाव" और करंट लिमिटिंग फ्यूज की रेत से भरी आर्क दमन संरचना आर्क को करंट के चरम पर पहुंचने से पहले काटने के लिए मजबूर करती है (यानी "फ्लो लिमिट")। आर्क ऊर्जा क्वार्ट्ज रेत द्वारा अवशोषित और नष्ट हो जाती है, फॉल्ट सर्किट स्थायी रूप से अलग हो जाते हैं, और अपस्ट्रीम उपकरण और सिस्टम के अन्य हिस्से अप्रभावित रहते हैं।
यह ध्यान देने योग्य है कि फ़्यूज़ कक्ष का इन्सुलेशन डिज़ाइन चाप बुझाने में भाग नहीं लेता है, लेकिन इलेक्ट्रोक्यूशन, दो {{0} चरण लघु - सर्किट और संघनन संबंधी समस्याओं को रोकने के लिए एक अलगाव बाधा के रूप में कार्य करता है। जब फ़्यूज़ संचालित होता है और फ़्यूज़ ट्यूब को बदलने की आवश्यकता होती है, तो ऑपरेटर और रखरखाव कर्मी इंसुलेटेड हाउसिंग की भौतिक सुरक्षा के भीतर सुरक्षित रूप से काम कर सकते हैं, जिससे सबस्टेशन को पूरी तरह से बंद करने की आवश्यकता समाप्त हो जाती है।
तृतीय. सबस्टेशनों में मुख्य अनुप्रयोग
35kV इंसुलेटेड फ्यूज चैंबरइसके छोटे आकार, उच्च क्रशिंग क्षमता (31.5 केए से ऊपर) और स्थिर सुरक्षा प्रदर्शन के कारण सबस्टेशनों में व्यापक रूप से उपयोग किया जाता है।
स्टेशन सेवा ट्रांसफार्मर सुरक्षा: क्योंकि 35 केवी स्टेशन सेवा ट्रांसफार्मर की क्षमता आम तौर पर मामूली होती है, पावर साइड सुरक्षा के लिए फ्यूज हाउसिंग का उपयोग किफायती होता है और ट्रांसफार्मर के आंतरिक दोषों को जल्दी से दूर किया जा सकता है।
शंट कैपेसिटर बैंकों की सुरक्षा: कैपेसिटर ऊर्जाकरण दबाव धाराएं और आंतरिक दोष सामान्य दोष हैं; फ़्यूज़ संलग्नक की सीमित विशेषताएं दोष प्रसार को प्रभावी ढंग से नियंत्रित करती हैं और श्रृंखला रिएक्टरों और बसबार की रक्षा करती हैं।
वोल्टेज ट्रांसफार्मर और लाइटनिंग अरेस्टर सर्किट: टेलीविजन फ़्यूज़ के कारण होने वाली "क्रॉसविंड" (अपस्ट्रीम सर्किट ब्रेकर) ट्रिपिंग को रोकने के लिए वोल्टेज ट्रांसफार्मर के माध्यमिक और मुख्य घटकों के लिए शॉर्ट सर्किट बैकअप सुरक्षा प्रदान करता है।
फीडर और शाखा सर्किट: लाइन हेड्स के लिए सुरक्षा के रूप में रेडियल वितरण नेटवर्क में अलगाव क्षमताएं और दृश्यमान ब्रेकप्वाइंट प्रदान करता है।
बॉक्स {{0} प्रकार और पूर्व {{1} निर्मित सबस्टेशन: बॉक्स सबस्टेशन एक कॉम्पैक्ट संरचना, उच्च सुरक्षा स्तर है, सीमित स्थान, कॉम्पैक्ट सबस्टेशन की बाहरी स्थापना के लिए एक आदर्श विकल्प है।
चतुर्थ. परिचय इन्सुलेशन डिज़ाइन का अतिरिक्त मूल्य
इंसुलेटेड फ्यूज हाउसिंग को अपनाने से सबस्टेशनों को तीन मुख्य लाभ मिलते हैं। सबसे पहले, उन्नत सुरक्षा अतिरेक{{1}IP4X या उच्च सुरक्षा मानकों को पूरा करने से परिचालन संबंधी त्रुटियों का जोखिम कम हो जाता है। दूसरा, विस्तारित रखरखाव मुक्त अंतराल, प्रदूषण रोधी और बुढ़ापा रोधी गुणों वाला इन्सुलेशन, उच्च ऊंचाई, उच्च आर्द्रता या नमक कोहरे वाले क्षेत्रों और अन्य कठोर वातावरण के लिए उपयुक्त। तीसरा, स्मार्ट ग्रिड अनुकूलता; स्थितियों के आधार पर रखरखाव के लिए डेटा प्रदान करने के लिए तापमान सेंसर और आंशिक डिस्चार्ज मॉनिटरिंग इकाइयों को आवास में एकीकृत किया जा सकता है।
अक्सर पूछे जाने वाले प्रश्नों
प्रश्न 1: फ़्यूज़ एनक्लोजर किस हद तक शॉर्ट सर्किट करंट को बाधित कर सकता है?
यह आमतौर पर 31.5 केए की रेटेड क्षमता के साथ 35 केवी करंट सीमित फ़्यूज़ से सुसज्जित होता है; हालाँकि, विशिष्ट चयन को सबस्टेशन के अधिकतम शॉर्ट{{3}सर्किट करंट के विरुद्ध सत्यापित किया जाना चाहिए और, यदि आवश्यक हो, तो 40 kA{5}रेटेड उत्पादों का चयन किया जा सकता है।
क्या फ़्यूज़ उड़ जाने के बाद पूरी असेंबली बदल देनी चाहिए? नहीं, आप बस पृथक संपर्कों को डिस्कनेक्ट कर दें और फ़्यूज़ ट्यूब को एक विशिष्ट चरण में बदल दें। इंसुलेटिंग चैंबर को अन्य सर्किट के संचालन को प्रभावित किए बिना एकल सेल संचालन के दौरान सुरक्षा सुनिश्चित करने के लिए डिज़ाइन किया गया है।
Q3: इंसुलेटेड फ़्यूज़ बॉक्स और मानक फ़्यूज़ बॉक्स के बीच क्या अंतर है?
मुख्य अंतर "इन्सुलेशन" है। पहले मामले में, डिब्बे में विद्युतीकृत घटकों को ठोस या मिश्रित इन्सुलेट सामग्री में रखा जाता है, जो उच्च स्तर की सुरक्षा और शॉक सुरक्षा प्रदान करता है, जो इसे कॉम्पैक्ट लेआउट और लोगों के लिए सुलभ क्षेत्रों के लिए आदर्श बनाता है।
Q4: क्या इसका उपयोग आउटडोर सबस्टेशनों के लिए किया जा सकता है?
हाँ। ' इसका उपयोग IP54 (या उच्चतर) सुरक्षा रेटिंग और UV{2}}प्रतिरोधी आवास के साथ एक इंसुलेटेड फ्यूज चैंबर का चयन करके आउटडोर बॉक्स या प्रीफैब्रिकेटेड सबस्टेशन में किया जा सकता है।
प्रश्न 5: चयन करने के लिए सबसे महत्वपूर्ण पैरामीटर क्या हैं?
विचार किए जाने वाले मुख्य मापदंडों में रेटेड वोल्टेज (40.5 केवी), रेटेड करंट (फ्यूज टू लोड मैच), फ्रैक्चर क्षमता, फ्यूज विशेषता वक्र (उदाहरण के लिए, जी - प्रकार या जीजी - प्रकार) और तापमान वृद्धि सीमा मान शामिल हैं।
प्रश्न 6: यह कैसे निर्धारित किया जाए कि फ़्यूज़ सक्रिय हो गया है?
संकेतकों में डिब्बे के दरवाजे के डिस्प्ले पर वोल्टेज संकेत का नुकसान, गलती संकेतक का सक्रियण या बुद्धिमान तापमान निगरानी मॉड्यूल के ऐतिहासिक डेटा का विश्लेषण शामिल है। वोल्टेज और आइसोलेशन सर्किट की पुष्टि किए बिना डिब्बे का दरवाजा खोलना मना है।
